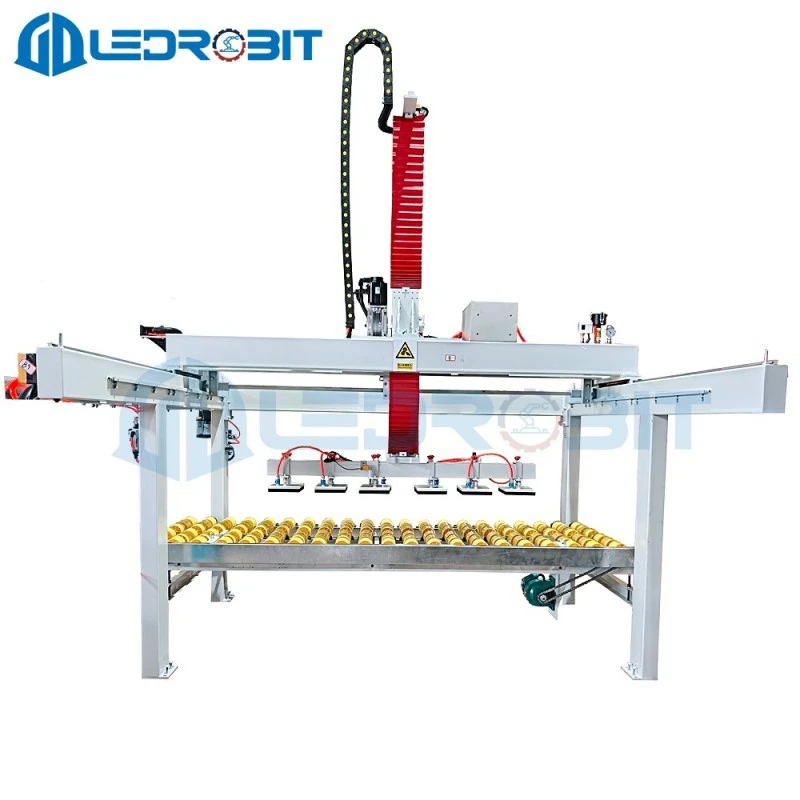

スラブパレタイザー

石材およびスラブ加工工場向けに設計された Ledrobitスラブパレタイザー生産ラインの最後での花崗岩、大理石、水晶石、人造石、セメントレンガの取り扱いと積み上げを自動化します。最大積載量500kg、最大搬入出寸法2200×1200×700mm、サイクル速度30秒と重量物や大型資材を扱う工場に最適です。この装置は CE 認定を受けており、サーボ制御の動き、保護されたトランスミッション コンポーネント、自動潤滑、およびプログラム可能なスタッキング機能を組み合わせて、一貫したスタッキング品質を維持しながら手作業を軽減します。

LDTP2800動作データ

素材とサイズの互換性

のスラブパレタイザー石材加工工場でよく見られる平らで比較的重い材料向けに設計されています。花崗岩、大理石、水晶石、人造石、セメントレンガを扱うことができるため、さまざまな仕上げおよび建材の生産ラインに適しています。積載範囲は 600 × 300 mm から 2200 × 1200 mm までの材料をカバーし、最大積載量は 500 kg なので、より重いワークピースにも柔軟に対応できます。

スラブの寸法と生産要件に応じて、取り扱いシーケンスには、グリップ、持ち上げ、水平移動、位置決め、回転、位置合わせ、層ごとの積み重ねが含まれます。これにより、手動で位置を繰り返し調整する必要がなく、1 台の機械でさまざまな材料サイズに対応できます。

重量スラブの処理能力

石のスラブは、従来の多くのシート材料に比べてかなり重く、手作業で扱うのが困難です。したがって、機械は 500 kg の最大積載量と堅牢な機械構造を中心に構築されています。最大持ち上げストローク 1450 mm と最大移動量 2000 mm により、ハンドリング ユニットは、搬入される生産ラインと指定されたパレタイジング位置の間で材料を移動できます。

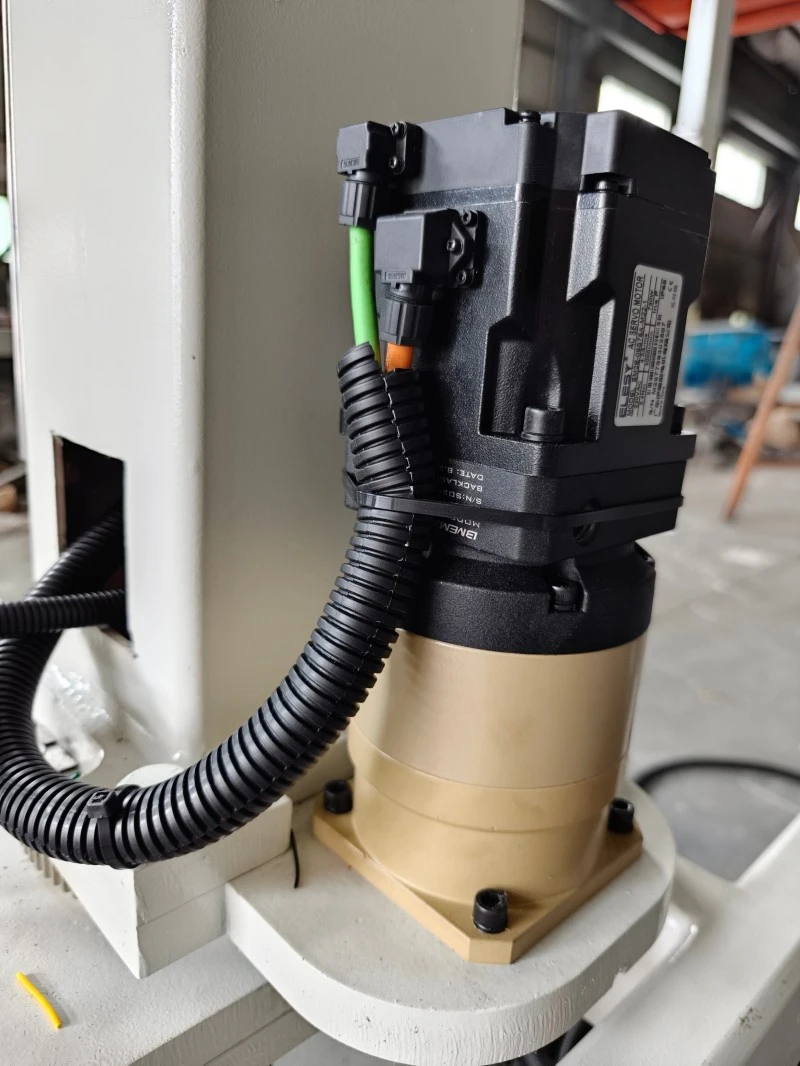

サーボ駆動の動きにより、持ち上げや移動中に制御された加速と減速が行われます。これは、大きなスラブを扱う場合に特に重要です。制御されていない動きにより、材料が揺れたり、隣接するピースと衝突したり、積み重ね中に位置がずれたりする可能性があるためです。

スタッキングレイアウト制御

レイヤーごとの配置

このシステムは、事前に設定された生産要件に従って位置決めと整然とした積み重ねを完了できます。オペレータは、スラブの仕様やパレットの配置に応じて、積み重ね方法、層の量、および材料の間隔を設定できます。これは、繰り返される生産サイクル全体にわたって一貫したスタックの配置を維持するのに役立ちます。

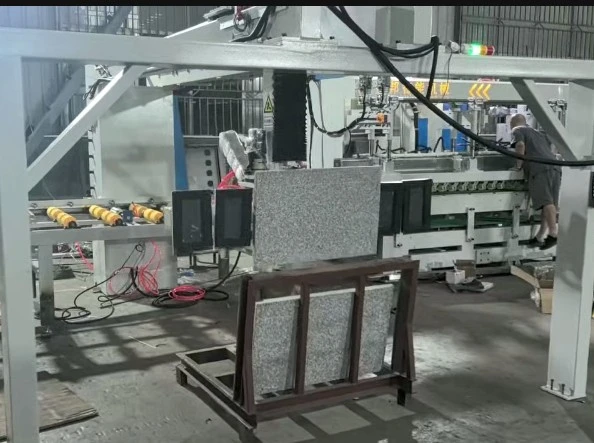

正確な材料の位置決め

検出センサーは、制御システムが入ってくるスラブの位置を取り扱い前に識別するのに役立ちます。次に、サーボ ドライブがハンドリング機構の動きを制御して、各部品を必要な位置に配置します。さまざまなスラブ形式を処理する工場では、この制御された位置決めにより、パレタイジング後の手動修正作業を軽減できます。

石粉に対する保護

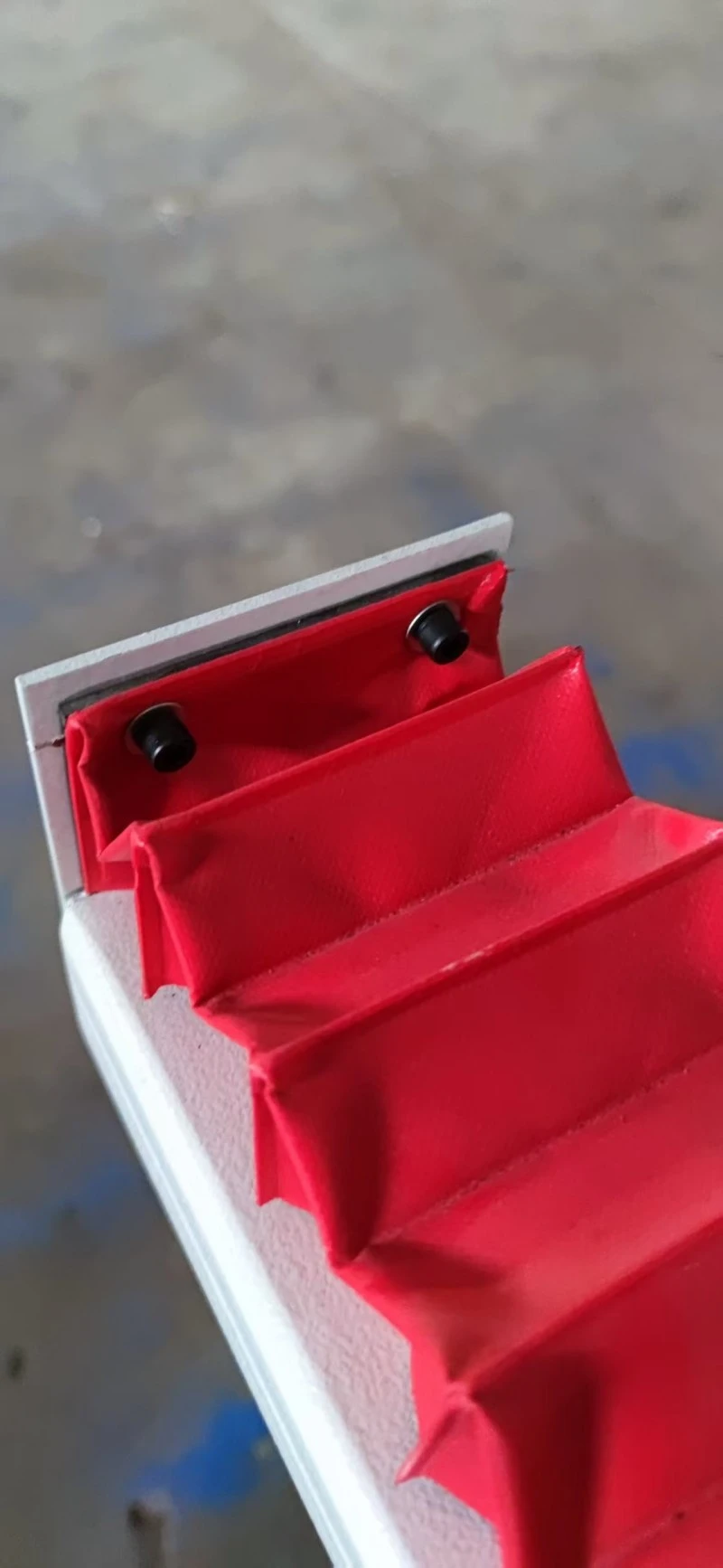

石材の加工では、露出したトランスミッションコンポーネントに影響を与える可能性のある大量の粉塵、切りくず、破片が発生します。したがって、メイン ガイド レールは密閉されたダスト カバーで保護されており、レールやスライダ システムへの研磨粒子の侵入を防ぎます。

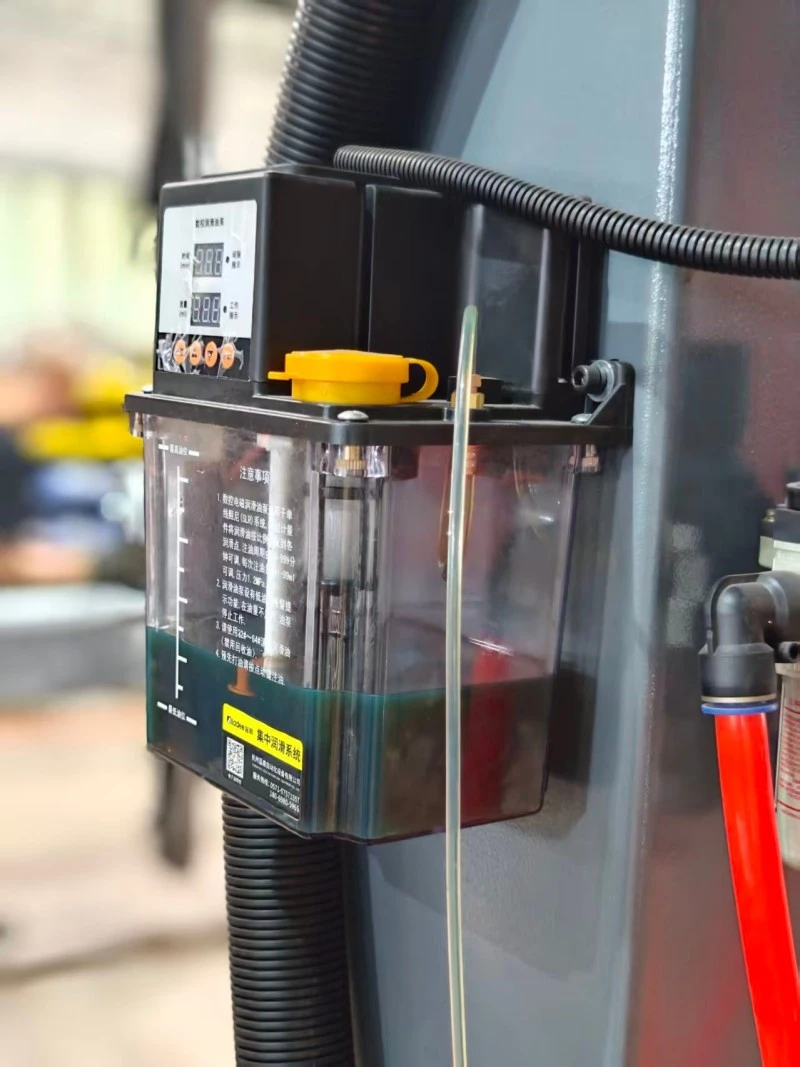

また、この機械は自動オイル潤滑システムを使用して、トランスミッションコンポーネントをあらかじめ設定された間隔で維持します。これにより手動注油の頻度が減り、連続生産時のスムーズな動きの維持に役立ちます。石材、人造石、セメントレンガを扱う工場の場合、これらの保護対策は、ほこりや湿気の多い作業場で特に役立ちます。

フレームとメンテナンスへのアクセス

機械フレームは、高重量物の繰り返しの取り扱いに耐えるように設計された頑丈な溶接構造を採用しています。剛性の高い構造により、持ち上げ、移動、積み重ね作業中の機械的安定性を維持できます。

主要なコンポーネントは、定期的な検査、潤滑、摩耗部品の交換が容易になるように配置されています。この設計を保護されたガイド レールと自動潤滑システムと組み合わせることで、不必要なメンテナンスの中断を減らし、生産ラインをより安定して稼働させることができます。

手動処理​​と自動スタッキング

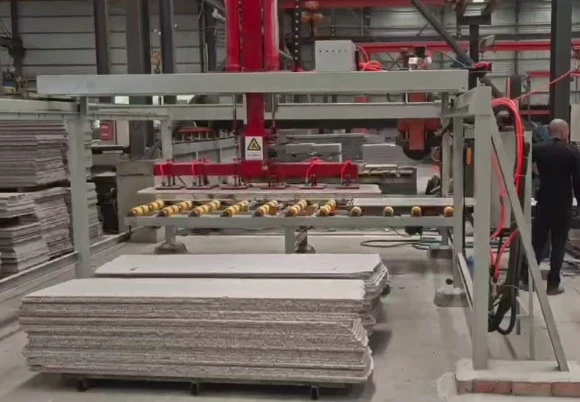

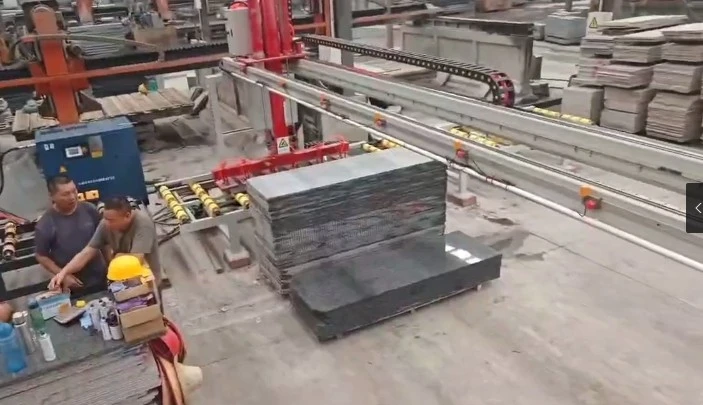

最終生産ラインでの使用

のスラブパレタイザー主に、完成したスラブを加工装置からパレットに移す必要がある石材加工ラインの最後に設置されます。切断機、端面研削盤、面取り機、乾燥機、コンベア、包装システムなどと接続可能です。

手動パレタイジングからアップグレードする工場の場合、利用可能な床面積、材料の流れ、パレットの位置、および上流の機械レイアウトに応じて、機器を既存の生産ラインに組み込むことができます。これにより、新しい自動化ラインと生産ラインの自動化アップグレードの両方に適しています。

機器接続

上流設備

この機械は、石材切断機、エッジ研削機、面取り装置、乾燥システム、コンベアから材料を受け取ることができます。信号通信とサイクル調整により、パレタイジングプロセスは前プロセスの生産リズムに従うことができます。

下流の機器

積み重ねた後、パレットは梱包、搬送、保管、またはその他の取り扱いプロセスに進むことができます。お客様の生産レイアウトに合わせて接続位置や動作パラメータを調整できます。

労働力と材料損失の削減

最終ハンドリング段階を自動化すると、重いスラブを繰り返し持ち上げ、移動、位置合わせ、積み重ねる作業に必要な作業員の数が減ります。複数のシフトを運用しているメーカーの場合、これにより手作業への依存が軽減され、より一貫した最終ラインのワークフローを作成できます。

制御されたグリップと位置決めプロセスは、エッジの衝撃、表面の傷、位置ずれなどの一般的な取り扱い上の問題も軽減します。完成した材料への不必要な手作業による接触を減らすことで、スラブパレタイザーより高い最終製品の認定率をサポートし、取り扱いによる損傷によって生じる材料の無駄を削減できます。

石材加工用途

この装置は、花崗岩、大理石、水晶石、人造石、セメントレンガ、その他の平らで重いワークピースを含む自動積み重ね用途に適しています。生産ラインの要件に応じて、さまざまな材料寸法やパレット配置に合わせて構成できます。

ご注文前の質問

機械はどのような材料を処理できますか?

花崗岩、大理石、水晶石、人造石、セメントレンガなどの平らな石材および建築資材製品用に設計されています。最終的なグリップ方法は、材質、サイズ、重量、表面の特性に応じて選択する必要があります。

最大スラブ重量はいくらですか?

DLDG2800モデルの最大積載量は500kgです。搬入出可能サイズは最大2200×1200×700mm、最小サイズは600×300mmです。

積み重ねパターンはカスタマイズできますか?

はい。積み重ね方法、層の量、材料の間隔、位置の要件は、スラブの仕様とパレタイジングプロセスに応じて調整できます。顧客は評価のためにスラブの寸法と好みの積み重ね配置を提供できます。

既存の石材生産ラインに追加できますか?

はい。既存の切断、端面研削、面取り、乾燥、搬送、包装設備との接続が可能です。 Ledrobit は、生産フローと工場レイアウトを評価して、適切な接続方法を決定できます。

粉塵の多い石材加工作業場でも使用できますか?

はい。変速機のガイドレールには防塵カバーを採用し、石粉やゴミの侵入を軽減するとともに、自動給油システムにより可動部への定期的な給油をサポートします。

機械には安全機能が付いていますか?

はい。非常停止ボタンや自動運転を考慮した制御機能を装備しています。特定の安全構成は、最終的な機械ソリューションに従って確認できます。

海外への設置も対応してもらえますか？

はい。 Ledrobit は海外設置サービスを提供しており、機器の試運転や生産ラインの統合を支援できます。

Is the equipment CE certified?

はい。この機器は CE 認定を受けており、国際的な産業用途に供給できます。

保証期間は何ですか?

標準保証期間は1年間です。保証範囲とサービス条件の詳細については、当社の営業チームにお問い合わせください。

メーカーですか？

はい。レドロビットは、機器の設計から製造、アフターサポートまでを自社で行うメーカーです。これにより、材料の仕様や工場の要件に応じてカスタマイズされたソリューションを提供することができます。

完全な生産ラインを設計できますか?

はい。当社は、完全な自動化された生産ライン ソリューションを提供し、工場スペース、生産プロセス、材料の流れ、機械の寸法に応じて装置のレイアウトを設計できます。製造前に顧客レビューのために図面を提供できます。

ビデオデモンストレーション

パレタイジング ソリューションをリクエストする

スラブの取り扱いを自動化することを計画している場合、または石材加工ラインの最後で手動パレタイジングを置き換えることを計画している場合、Ledrobit は、スラブの寸法、重量、パレット サイズ、積み重ねパターン、生産速度、既存の設備に基づいたソリューションを提供できます。技術評価およびカスタマイズされた見積もりについては、お問い合わせください。
